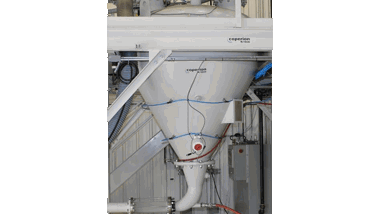

密相输送系统
Coperion K-Tron

针对难以输送物料的解决方案

相对于传统的稀相气力输送方式,密相输送方式输送物料的速度更慢。稀相输送时,物料悬浮在快速流动的气流中,而密相输送与之不同,物料是以更浓缩的方式,尤其是沿管道底部慢速输送。根据物料的属性及工艺布局的情况,密相输送系统可设计为带状、栓状或流化的输送形式。

对于具有磨蚀性的、易碎的、品质易降级的、对温度敏感的或者堆积密度较大的物料,密相输送是一种理想的输送方式。另外,这种方式在输送效率更高、输送距离更远方面更突出。

关键特点

  • 反馈 – 当材料,操作距离或速率,或环境条件发生变化时,传统的密相输送可能会出现问题。科倍隆开创的密相反馈能够察觉到这些变化,做出补偿,使系统具有更高的可靠性。几乎所有的气力输送系统都能在源头和目的地获取一些参数,但在输送线上没有信息反馈。科倍隆开创密相系统能在源头和目的地以及输送管道提供压力和流量信息。这在优化系统以减少空气消耗时特别有用(特别是如果系统要处理多种材料)。此外,它使系统故障诊断容易和直观。如果在输送管道中有堵塞的话,它可以立即被检测出来,很容易找到并且通常解决,而不需要物理地拆卸输送线。
  • 安装简便 – 每个单元机组可以预先组装,以减少安装成本,只需要压缩空气   源和电力。也可实现交钥匙安装。

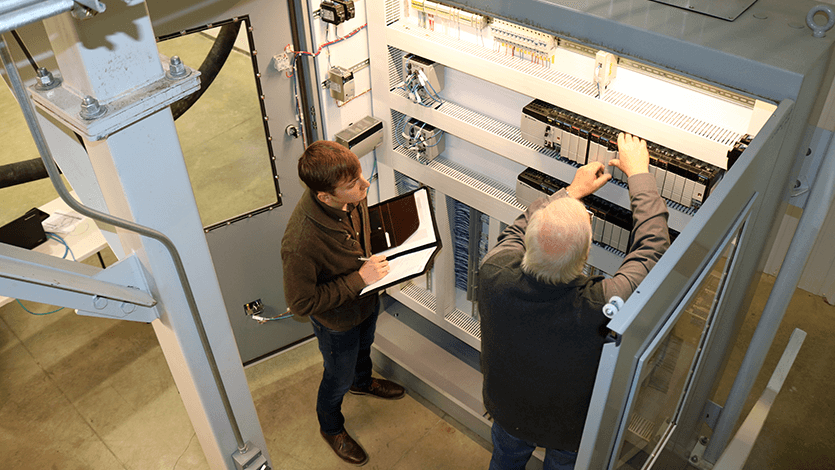

  • 控制- 适当的控制对于密相输送的成功至关重要。我们有经验的电气工程师和程序员,可以满足任何客户的控制需求。我们有各种控制PLC和通信选项可供选择。
  • 定制 –每个科倍隆楷创的系统都能做到与预期的应用完全匹配。这包括环境评估,以确保所有的维修通道和空间分配都考虑在内
  • 清洁 –在压力容器和连续高压旋转阀的密相配置中,容器和输送线中的材料可以很容易被清除的,这样可适用于系统组件/清洗检查。这两种类型的密相系统的卫生版本也可用三三叶草型钳。
  • 安静 – 密相系统的噪声水平低于83分贝。
  • 耐久性/可靠性 – 科倍隆楷创密相系统故意有额外的安全因素建立在结构和性能的材料,减少维护,同时提供一个较长的生命周期。

提供的密相产品

omniveyorTM系统

科倍隆楷创omniveyorTM系统将几乎所有的散装固体物料在安全、高效和有效的方式。该系统非常适合于减少磨损、输送易碎材料和尽量减少干散货的离析。通过控制系统的omniveyor,通过控制空气压力和空气流量沿输送线的整个长度达到更高的效率和可靠性,无论速度和距离是大或小,或之间的任何地方。

omniveyor系统配有密相压力容器,一个包罗万象的控制系统对空气喷射模块(目标),以及所有的系统功能。

这是一个激进的背离密集的相位系统,采用手动压力调整和流量调节,传输线沿线不设压力和流量反馈。

Omniveyor System Flyer

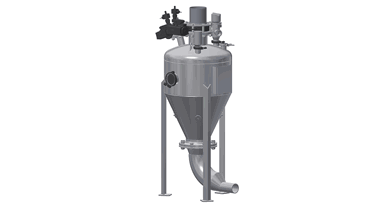

浓相压力容器

压力容器用浓相气力输送中的应用和适用于预混材料,材料具有高堆积密度和产品,高耐磨,易碎,或倾向于分离。它们设计用于大容量输送率和长距离清洗和非净化(全系列)系统。它们有碳钢(喷漆)或不锈钢结构。



Pressure Vessel Specification Sheet

密相控制和空气喷射模块(AIM)

设计了一种操作简单的密相控制系统,该系统具有手动和自动两种控制方式,实现了密相系统各部件的全范围控制。

密相控制使空气喷射模块(AIM)能够在输送线的重要放置点上注入压缩空气,以控制速度和物料与空气的比率,从而减少输送线堵塞、磨损、降解和分离的可能性,特别是对于困难材料。

Control & AIM Specification Sheet

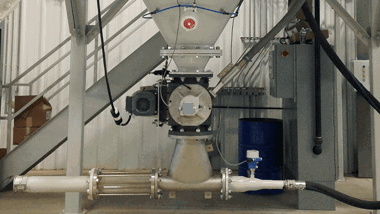

高压旋转阀

特别设计的高压科倍隆ZVH旋转阀是用于连续温和输送粗粒或颗粒大小、易碎或温度敏感的材料,如塑料颗粒、咖啡豆、谷物等。

密相旋转阀系统是理想的实现高输送能力,即使在很长的距离。由于旋转阀的承受能力3.5bar 的压力,同时最大限度地减少泄漏和通过使用科倍隆LMR-X空气控制单元。

Dense Phase High Pressure Rotary Valve Flyer
