大容量ポリオレフィンとコンパウンド用押出機

Kombiplast KPタンデム式押出機

PVC、ケーブル、および特殊化合物の混錬および造粒

PVC、ケーブル、および特殊化合物を経済的に加工するには、信頼性の高い混錬および造粒技術が欠かせません。コペリオンのKombiplastは、あらゆる面でこの要求を満たします。温度変化やせん断に弱いプラスチックの製造に特化した当社のコンパウンドシステムは、最高の製品品質、経済性、柔軟性を実現します。

ZSK型2軸押出機とES-A単軸押出機を組み合わせたKombiplast KPは、せん断に弱い製品に対して緩やかに昇圧することが可能です。

コペリオンは、PVC、ケーブル、および特殊化合物向けのターンキープラントの設計や建設を行う専門企業です。当社のタンデム式コンパウンドシステムKombiplast KPには、定量フィーダー、真空脱揮機能、ペレタイザーが搭載されています。

Kombiplast KPの主な特長

  • 流動性に乏しい粉末や高速ミキサによる高温予混合でも優れたフィード特性を発揮
  • 均質化に優れ、一定の製品応力でせん断を制御
  • 短い滞留時間、および定義済みの狭い滞留時間分布
  • 正確な温度制御
  • 効率的な揮発分除去
  • 特にダイプレート前の昇圧ゾーンにおける適切な製品処理
  • ダイプレート内の均一な製品フロー
  • 低エネルギー要件
  • 広範な用途分野
  • 新規要件にも簡単に適合
  • 迅速かつ効率的な洗浄が可能
  • 高い可用性
  • コスト効率の良いメンテナンス
  • メンテナンスを考慮した機械セットアップ

関連産業

  • Plastics

Kombiplastの一般的な活用分野

可塑化PVC

  • PVCケーブル: 絶縁、シース、および注入化合物
  • 靴および靴底素材(発泡剤を使用したPVC-Pを含む)
  • 形材やホース材の押出し(医療用途を含む)
  • 射出成形コンパウンド
  • フィルムおよびフローリング用シート

硬質PVC

  • インテリアやエクステリア向けの押出形材
  • 金具などの射出成形用グレード
  • ボトルや容器などのブロー成形用グレード
  • 合金およびブレンド
  • フィルム(カレンダーフィード)

特殊化合物

  • ケーブル用ハロゲンフリー難燃剤(HFFR)
  • エラストマー素材の低圧、中圧、および高圧ケーブル用コンパウンド
  • クロスリンクポリエチレン(過酸化物を含有)

Kombiplast KPの原理

  1. 2軸サイドフィーダーZS-B
  2. 2軸押出機ZSK
  3. 単軸押出機ES-A

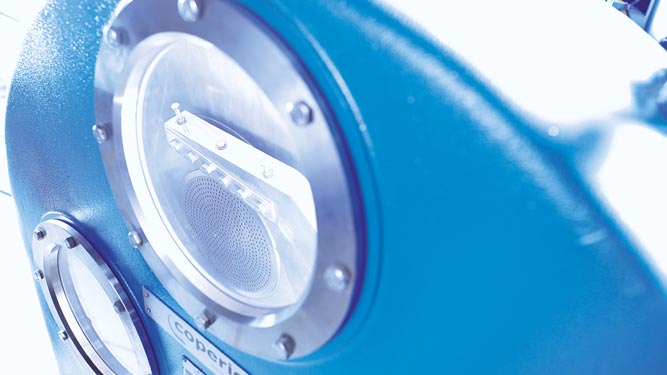

  4. 偏心ペレタイザーEGR
  5. 脱揮
  6. 真空脱揮

Kombiplast PVC/HFFRハイブリッド

Kombiplast PVC/HFFRハイブリッドシステムは、Kombiplastの特殊タイプです。ケーブル製造にこのシステムを使用することで、PVCペレットやハロゲンフリー難燃剤(HFFR)化合物を経済的に生産できます。

Kombiplast PVC/HFFRハイブリッドに若干の変更を加えるだけで、製品をPVCからHFFR、またはHFFRからPVCに変更できます。プラント内の機器やマシンサイズによっては、2時間以内でこの変更が完了します。

ZSK Mv PLUSおよびZSK Mc¹⁸を搭載したKombiplastの技術情報

Kombiplast ZSK/ES-A 1軸あたり最大トルク [Nm] トルク密度Md/a³ [Nm/cm³] 最大スクリュ速度 [rpm] 最大モーター出力N [kW] スクリュ径 [mm]
KP 27 Mv PLUS / 60 100/400 10.6 600/115 13/4 27/60
KP 34 Mv PLUS / 100 205/1,200 11.3 600/100 27/15 34/100
KP 43 Mv PLUS / 150 420/4,050 11.3 600/75 55/45 43/150
KP 54 Mv PLUS / 150 815/4,050 11.3 600/75 108/45 54/150
KP 62 Mv PLUS / 200 1,250/9,600 11.3 600/75 165/80 62/200
KP 76 Mv PLUS / 250 2,275/18,750 11.3 600/50 300/125 76/250
KP 98 Mv PLUS / 300 5,000/32,400 11.3 400/50 440/180 98/300
KP 125 Mv PLUS / 350 10,300/51,450 11.3 400/50 906/285 125/350
Kombiplast ZSK/ES-A 1軸あたり最大トルク [Nm] トルク密度Md/a³ [Nm/cm³] 最大スクリュ速度 [rpm] 最大モーター出力N [kW] スクリュ径 [mm]
KP 26 Mc18 / 60 140/400 15 600/115 18/4 25/60
KP 32 Mc18 / 100 315/1,300 18 600/100 42/15 32/100
KP 45 Mc18 / 100 930/1,300 18 600/100 123/15 45/100
KP 58 Mc18 / 150 2,000/8,000 18 600/75 264/45 58/150
KP 70 Mc18 / 200 3,500/15,000 18 600/75 462/66 70/200
KP 92 Mc18 / 250 7,500/30,000 17 600/50 990/100 92/250
KP 92 Mc18 / 300 7,500/55,000 17 600/50 990/150 92/300
KP 119 Mc18 / 300 15,300/55,000 17 400/50 1,346/150 118/300
KP 133 Mc PLUS / 350 20,000/80,000 15 400/50 1,759/170 133/350
