大容量ポリオレフィンとコンパウンド用押出機

STS Mc¹¹押出機

押出量が大幅に増加した押出機

トルク密度11.3 Nm/cm3のSTS Mc11押出機は、まさに業界の新基準です。充填率を高めることによって低温での溶解を可能にしつつ、従来モデルよりも押出量が最大で27%増加したことで、コンパウンドの品質が向上します。本製品には、コペリオンのすべての加工および品質に関するノウハウが凝縮されています。

STS Mc11シリーズには、コペリオンブランドのヨーロッパ製減速機のみが搭載されています。最大スクリュ速度は800~900 rpmにまで向上しています。マスタバッチ用途向けに洗浄機能を改善し、交換を素早く行えるように、STS 2軸押出機にはインサート付きの新しいホッパーと再設計されたダイヘッドも採用されています。スクリュシャフトのカップリングは、ZSK Mc18シリーズで培われた実績あるカップリングの同等品が使用されています。刷新されたベースフレームは、最大応力下のねじれにも耐えられるよう最適化されています。

STS Mc11押出機は、プロセス技術のほとんどの標準用途に対応しており、優れたコストパフォーマンスで高い生産性をもたらします。STSMc11は、中国のコペリオン南京工場で生産されており、CEマークも取得済みです。その結果、投資効果の高いコンパウンドシステムを提供することが可能になりました。モジュール構造のプロセス部によりプロセス長を24~68 Dにすることができ、生産に最大限の自由度を与えます。

STS Mc11タンデム式押出機について、より詳しくご説明いたします。

STS Mc¹¹ 2軸押出機の特長

  • 実績あるコペリオンの製造スタンダード
  • CE認証
  • 刷新および最適化されたベースフレームにより、最大応力下のねじれにも対応
  • 機械の構成および用途により、最大で900 rpmのスクリュ速度を実現
  • 操作とメンテナンスを容易にする2つの機械制御コンセプト – BasicMaster (リレー制御)とTouchMaster (PLC制御)
  • インボリュートスプライン軸により、スクリュエレメントに高トルクを安全に伝える先端技術のセーフティクラッチを搭載したコペリオンブランドのヨーロッパ製高性能減速機
  • 温度コントロールシステムが向上し、流動形状が最適化された新しいダイヘッド
  • 個々の4Dバレルで温度コントロールが可能高性能な鋳込シェルヒーターの使用、冷却水コントロールによって温度コントロールの制度を高め、各ゾーンで最適な加工条件を実現
  • 同方向回転でセルフクリーニング性の高いスクリューシャフトによって、製品替え・色替えを素早く簡単に可能
  • バレル、エレメントの材質は、窒化鋼、高速度工具鋼、クロム鋼等多彩な材質をご用意

STS Mc¹¹ 2軸押出機の活用分野

  • エンプラの充填および強化
  • アロイングおよびポリオレフィン/TPEの充填
  • ポリオレフィンおよびエンプラの着色
  • 着色マスターバッチ、難燃材マスターバッチ、充填剤マスターバッチ、および添加剤マスターバッチの製造
  • プラスチックのリサイクル、粉砕
  • PVC、HFFR、XLPEを含むケーブル用コンパウンド
  • その他の用途

技術情報

STS Mc11 35 50 65 75 96
スクリュ径 [mm] 36 51 62 71 94
トルク密度Md/a³ [Nm/cm³] 11.3 11.3 11.3 11.3 11.3
1軸あたり最大トルク [Nm] 305 835 1,590 2,440 5,350
最大スクリュ速度 [rpm] 900 900 900 900 900
モータ出力 [kW] 60 165 315 483 706
押出量 [kg/h] 260 800 1,400 2,200 4,200



その他の特長

STSサイドフィーダー:ヒンジ式脱着装置を採用した新設計

  • ヒンジ式脱着装置により簡単なドッキング、およびサイドフィーダーへの最適なアラインメントが可能
  • ドイツ本社で設計した、ヨーロッパ製減速機を搭載、中国のコペリオン南京工場で最終組み立て
  • 高トルクの深溝スクリュチャンネル、およびDo/Di ~ 2により押出量を増加
  • 最大30 barの高圧力
  • 固定即モーター又はインバーターモーターの選択可能
  • STS Mc11のサイドフィーダースクリュとメインスクリュ間にわずか2 mmしかすき間のない高度な製造精度

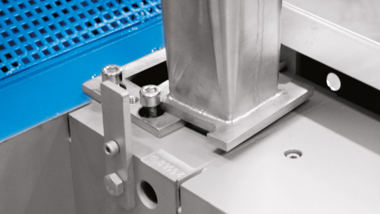

素早く交換可能な設計のフィードホッパー

オープンバレルにクランプされただけのフィードホッパーは、ボルトを緩めることで素早く取り外せます。その後、バレル壁面の汚れを防止するためのクイックリリース式インサートを非常に簡単に交換できます。

クイック洗浄ダイヘッド

  • 数本のボルトを緩めるだけで簡単かつ素早く開けることが可能

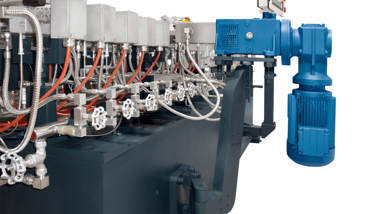

  • ピボットアームにより組立てが簡単
  • ブレーカープレートを使用してスクリーンの挿入が可能

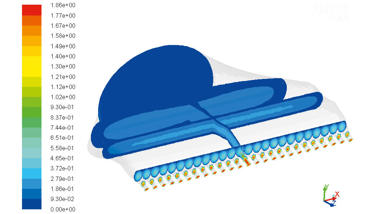

  • 大量の製品で満たされていても安全にストランドを取り外せる、デッドスペースを極力削減した最適なフロー形状
