Zellenradschleuse ZAQ

Ihr direkter Kontakt zu uns

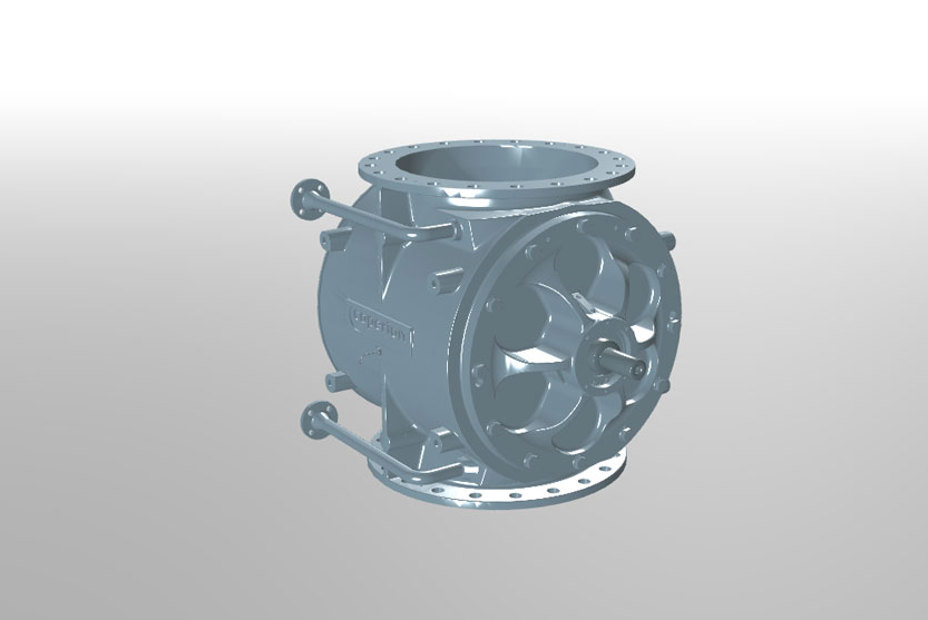

Die ZAQ ist ein leistungsstarkes Austragsschleuse mit optional beheiztem Gehäuse.

Download large image

Durchblasschleuse für Pulver

Die ZAQ Zellenradschleuse ist eine leistungsstarke Lösung für die zuverlässige und effiziente Förderung von Pulvern und feinen Schüttgütern in industriellen Anwendungen. Sie wurde speziell für anspruchsvolle Prozesse entwickelt und ermöglicht einen hohen Durchsatz bei gleichzeitig sehr geringen Leckgasraten – ideal für einen effizienten Materialtransfer.

Konzipiert für die Beschickung pneumatischer Fördersysteme arbeitet das ZAQ-Modell zuverlässig bei Drücken bis zu 3,5 barg (51 psi). Das optimierte Dichtungssystem reduziert Luftverluste und sorgt zugleich für einen gleichmäßigen Materialfluss, was zu stabilen Förderbedingungen und einer verbesserten Energieeffizienz beiträgt.

Ob in der Chemie-, Lebensmittel-, Mineralstoff- oder Kunststoffindustrie: Die ZAQ Zellenradschleuse bietet eine robuste und zuverlässige Lösung für die kontrollierte Austragung von Pulvern. Durch hohen Durchsatz, geringe Gasleckage und die Eignung für druckbeaufschlagte Fördersysteme lässt sie sich problemlos in moderne Schüttguthandhabungssysteme integrieren und unterstützt einen kontinuierlichen, leistungsfähigen Betrieb.

Wesentliche Merkmale

Max. Betriebsdruck
3,5 bar System- und Differenzdruck
Druckstoßfest
10 bar, durch robuste Bauweise
ATEX (optional)
Einsetzbar in Ex-Zonen und als Schutzsystem (zünddurchschlagsicher für Stäube ST2)

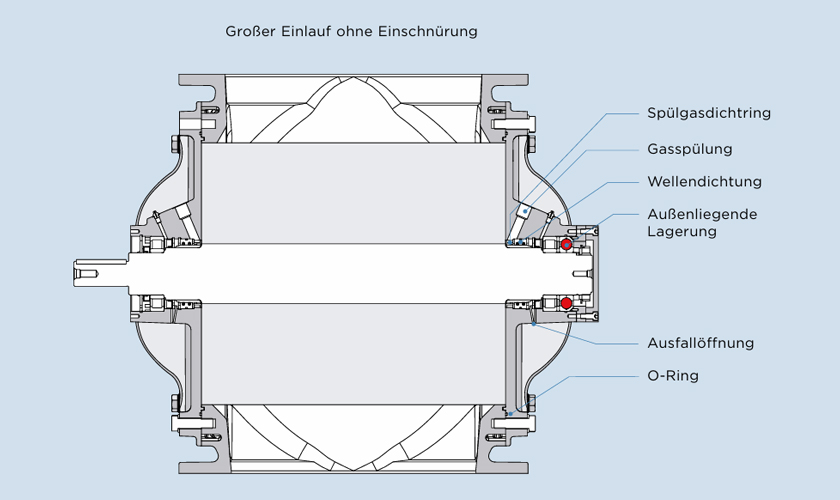

Großer Einlauf
Ohne Querschnittverringerung - für höchste Förderleistung
Außenliegende Lagerung
Getrennt vom Produktraum durch gasgespülte Dichtung mit Ausfallöffnung

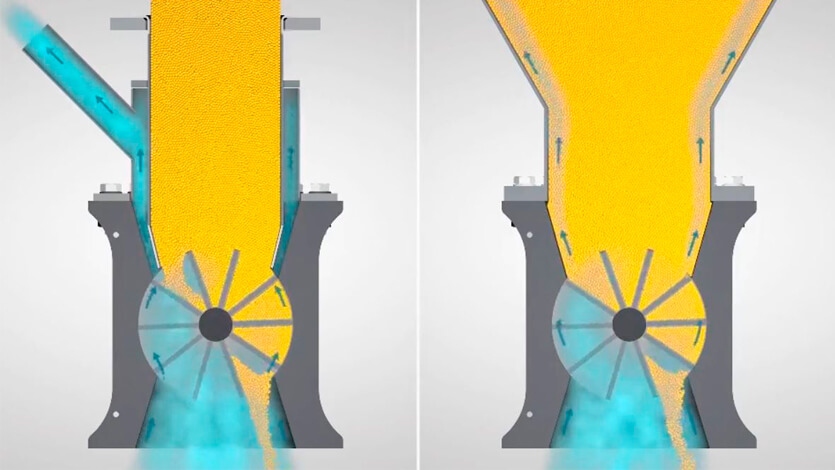

Durchblaskanal
Optimale Kammerentleerung bei geringem Druckverlust

Industrien

Kunststoffe
Chemie
Lebensmittel & Tiernahrung
Mineralstoffe

ZAQ Datenblatt

Entdecken Sie alle technischen Details, Funktionen und Vorteile der ZAQ Zellenradschleuse übersichtlich zusammengefasst in unserem Datenblatt. Informieren Sie sich über Einsatzmöglichkeiten, Rotorvarianten und Leistungsmerkmale. Die optimale Grundlage, um so die passende Lösung für Ihren Prozess und Anwendung zu finden.

DATENBLATT

Dank der optimierten Kammernentleerung ermöglicht die ZXQ eine konstante und zuverlässige Hochdruckförderung von Pulvern.

LECKAGEARMER AUSTRAG FÜR EFFIZIENTES PULVER-HANDLING

Die ZAQ Zellenradschleuse wurde speziell für den zuverlässigen und effizienten Austrag von Pulvern und Schüttgütern in pneumatischen Fördersystemen entwickelt. Sie basiert auf dem bewährten Design der ZXQ Zellenradschleuse und kombiniert eine robuste Bauweise mit hoher Dichtheit – optimal abgestimmt auf Austragsanwendungen.

Ein zuverlässiges Dichtungssystem mit doppelten Wellendichtungen und Labyrinthring sorgt für eine effektive Gasspülung und minimiert Leckagen selbst bei Druckbetrieb. Dadurch arbeitet die Schleuse dauerhaft sicher und konstant.

Außenliegende Lager sowie eine praktische Ausfallöffnung ermöglichen eine schnelle Inspektion und erleichtern die Kontrolle des Dichtungsverschleißes, ohne den Produktbereich zu beeinflussen.

Der offene 14-Kammer-Zellenrad in Q-Ausführung wurde speziell für Pulveranwendungen entwickelt und stellt einen gleichmäßigen Materialfluss sowie eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen sicher.

BEHEIZTES GEHÄUSE FÜR HOCHTEMPERATUR-ANWENDUNGEN

Die ZAQ Zellenradschleuse ist optional mit einem doppelwandigen, beheizten Gehäuse erhältlich und eignet sich damit ideal für Anwendungen bei hohen Temperaturen. Die Beheizung kann mit Dampf, Wasser oder Thermalöl bis 220 °C erfolgen, wodurch Produkttemperaturen von über 120 °C problemlos verarbeitet werden können. Die große Wärmeübertragungsfläche sorgt für schnelles Aufheizen und eine gleichmäßige Temperaturverteilung. Durch die kontrollierte Beheizung werden zudem Leckagegase reduziert und eine konstante Leistung auch bei temperatursensiblen oder anspruchsvollen Schüttgütern sichergestellt.
