Zellenradschleuse ZVD

Ihr direkter Kontakt zu uns

Die ZVD Zellenradschleuse ist auf maximale Kapazität und einen schonenden Produkttransfer ausgelegt.

Download large image

Austragsschleuse für fein- bis grobkörnige Produkte

Die ZVD Zellenradschleuse ist auf eine maximale Förderleistung ausgelegt Schleuse, die durch ein optimales Verhältnis von Rotorvolumen zu den Anschlussquerschnitten erreicht wird. Dieses Design stellt einen effizienten Materialfluss bei gleichzeitig hohen Leistungsstandards sicher.

Die ZVD verfügt über eine speziell entwickelte Einlaufgeometrie, die für eine besonders schonende Produkthandhabung entwickelt wurde und das Risiko von Beschädigungen empfindlicher Materialien während der Förderung minimiert. Zusätzlich erhöht der integrierte Fördereinlauf die Vielseitigkeit der Schleuse und ermöglicht die zuverlässige Förderung von Schüttgütern in pneumatische Fördersysteme bei Drücken bis zu 1,5 barg (21 psi).

Erleben Sie höchste Effizienz und Zuverlässigkeit in Ihren Materialhandhabungsprozessen mit unserer innovativen Zellenradschleusenlösung.

Wesentliche Merkmale

Max. Betriebsdruck
1.5 bar System- und Differenzdruck
Druckstoßfest
10 bar, durch robuste Bauweise
ATEX (optional)
Einsetzbar in Ex-Zonen und als Schutzsystem (zünddurchschlagsicher für Stäube ST2)
Granulateinlauf
Spezielle Einlaufgeometrie für hackarmen Betrieb aus voller Produktsäule

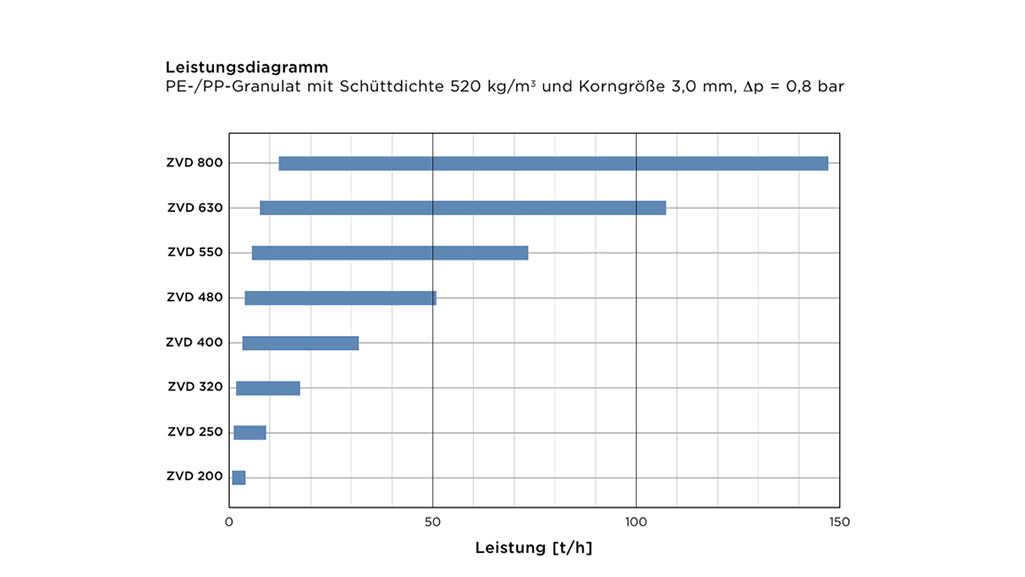

Leistung
Hohe Durchsätze durch Abführen der Entspannungsluft vor Befüllung der Zellenradkammern

Industrien

Kunststoffe
Chemie
Lebensmittel & Tiernahrung
Mineralstoffe

ZVD Datenblatt

Entdecken Sie alle technischen Details, Funktionen und Vorteile der ZVD Zellenradschleuse übersichtlich zusammengefasst in unserem Datenblatt. Informieren Sie sich über Einsatzmöglichkeiten, Rotorvarianten und Leistungsmerkmale. Die optimale Grundlage, um so die passende Lösung für Ihren Prozess und Anwendung zu finden.

DATENBLATT

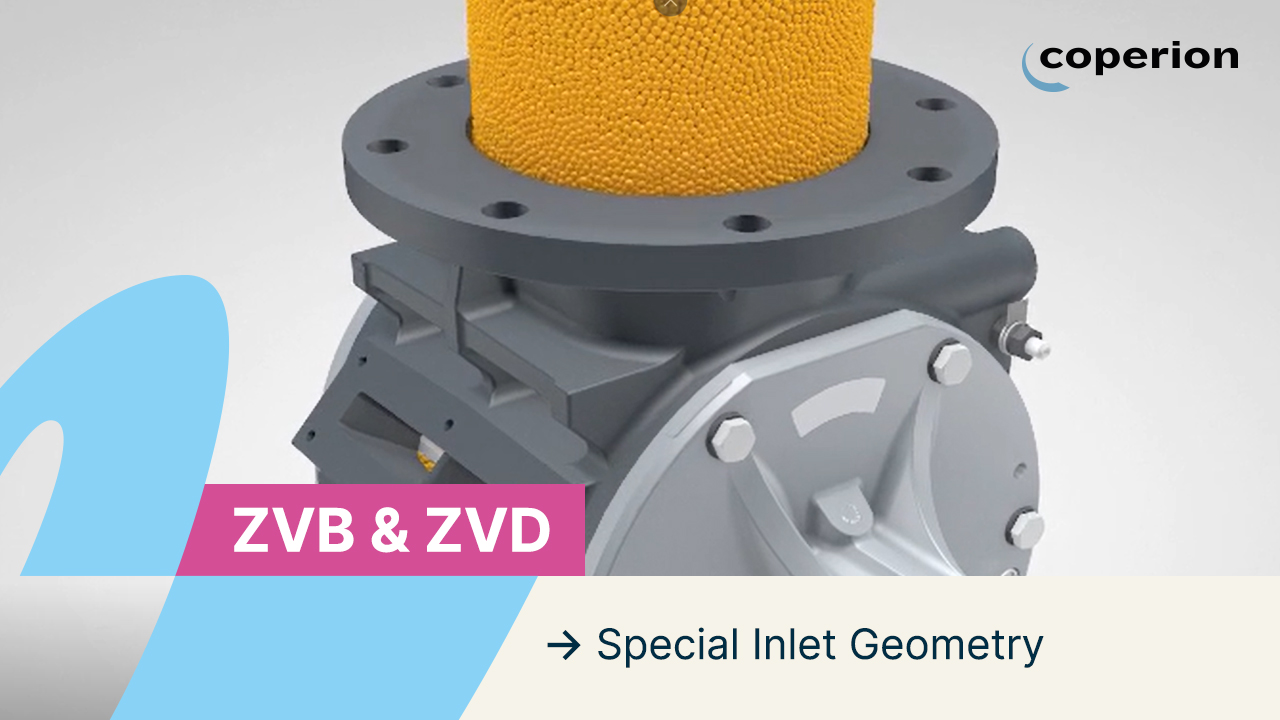

Die großzügig ausgelegte Einlaufgeometrie ist auf eine schonende Produkthandhabung und eine maximale Fülleffizienz optimiert.

OPTIMIERTE EINLAUFGEOMETRIE

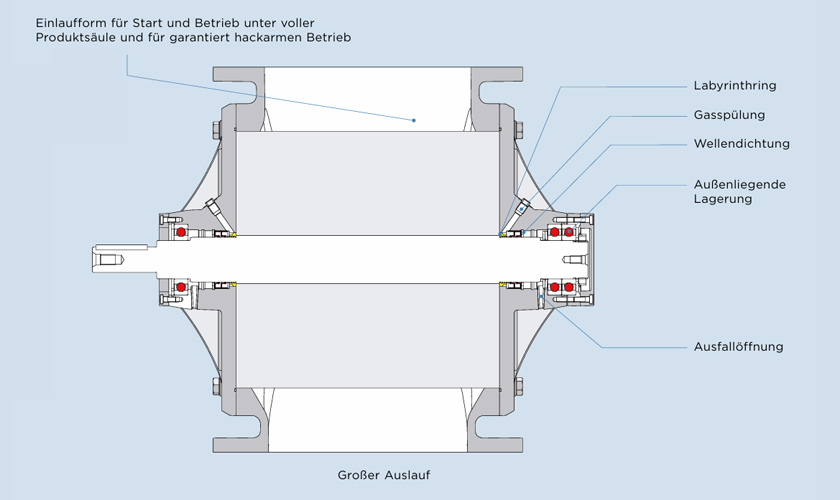

Die ZVD Zellenradschleuse zeichnet sich durch ihre speziell entwickelte Einlaufgeometrie aus, die für eine besonders schonende Produkthandhabung und eine effektive Reduzierung von Produktzerkleinerung ausgelegt ist. Dadurch bleibt die Integrität empfindlicher Materialien zuverlässig erhalten.

Ergänzt wird dieses Design durch ein hochwertiges Dichtungssystem mit doppelten Wellendichtungen und einem Labyrinthring, das speziell für die Gasspülung in Pulveranwendungen entwickelt wurde. Zusätzlich verfügt die ZVD über einen offenen D-Rotor mit 10 Kammern, der sowohl für Pulver als auch für granulierte Produkte optimiert ist. Dadurch wird eine effiziente Austragung und Förderung von Schüttgütern in pneumatische Fördersysteme bei Drücken bis zu 1,5 bar ermöglicht. Diese Kombination steigert nicht nur die Betriebseffizienz, sondern trägt gleichzeitig zum Erhalt der Produktqualität bei.

Das Design sorgt zudem für einen hohen Füllgrad und Durchsatz und macht gleichzeitig eine separate Leckgasabführung überflüssig. Dadurch werden Produktrückstände und Kontaminationen effektiv vermieden.
