Der ideale Doppelschneckenextruder für Produkte mit hohem Volumenbedarf

Mit dem ZSK Mv PLUS setzt Coperion Maßstäbe: Die Extruderbaureihe vereint optimal aufeinander abgestimmt ein großes freies Schneckenvolumen mit hohen Schneckendrehzahlen und einem hohen spezifischen Drehmoment. Dadurch lassen sich insbesondere Produkte mit einem spezifischen Energiebedarf < 0,13 kWh/kg mit wesentlich höheren Durchsätzen herstellen. Die Anlage zeichnet sich durch maximale Rezepturflexibilität und höchste Produktivität aus.

Besondere Merkmale des ZSK Mv PLUS

  • Höchste Leistungsdichte
  • Schonende Arbeitsweise für maximale Produktqualität
  • Maximale Drehzahl
  • Höchste Wirtschaftlichkeit
  • Maximale Ressourcenschonung durch hohe Effizienz
  • Höchste Flexibilität bei Produktwechseln und Maschinenmodifikationen
  • Optimale Abstufung der Baugrößen
  • Exzellente Mischeigenschaften
  • Sicheres Scale-up
  • Sehr breites Spektrum an Werkstofflösungen
  • Intensive verfahrenstechnische Unterstützung

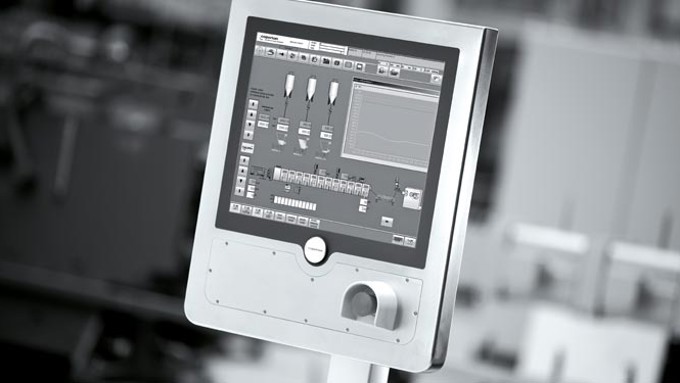

  • Flexible Lösungen für die Steuerung
  • Hohe Zuverlässigkeit und bewährte Technik der Maschinen
  • Umfassende After-Sales-Leistungen durch weltweites Coperion Service-Netzwerk

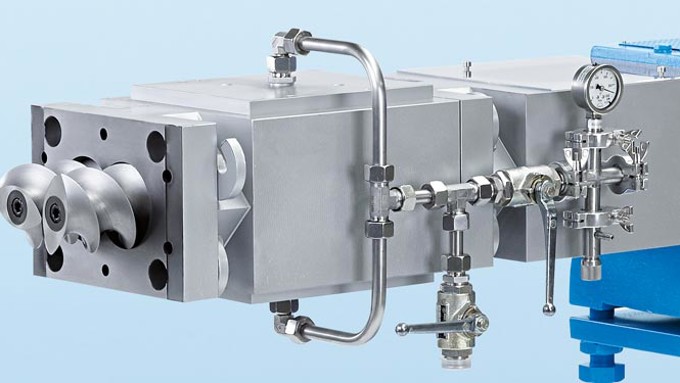

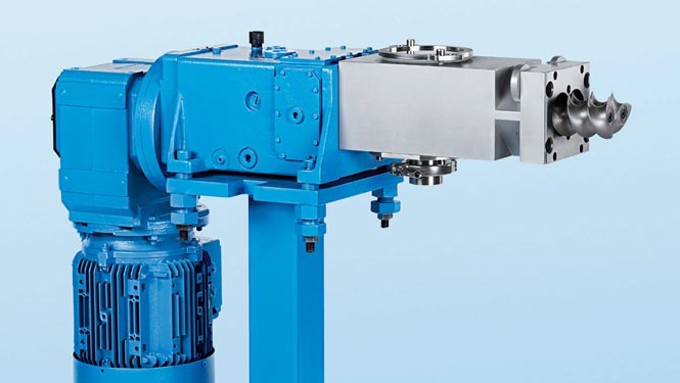

  • Große Anzahl anwendungsspezifischer Sonderlösungen zur Steigerung des Durchsatzes und der Wirtschaftlichkeit, u. a. Schnellwechsel-Features, Seitenentgasung ZS-EG, Feed Enhancement Technology FET

Typische Anwendungsbereiche des ZSK Mv PLUS Extruders

  • Prozesse mit hohem Volumenbedarf wie z.B. bei Produkten mit niedrigem Schüttgewicht, schlechtem Einzugsverhalten oder hohem Füllstoffanteil
  • Entgasungsprozesse, z. B. bei lösungsmittelhaltigen Substanzen
  • Prozesse mit geringem Energiebedarf
  • Scherempfindliche Produkte (z.B. PVC, HFFR, Perlglanz-Pigmente)
  • Ruß-Masterbatch
  • PET-Masterbatch
  • HFFR (ATH, Mg(OH)2)
  • Vernetzbare Kabelcompounds
  • PVC
  • Kautschuk
  • Polymerisation (PU, POM)
  • Pulverlack
  • Katalysatorenmassen
  • Klebstoffe, Dichtungsmassen
  • PP/Hohlglas
  • Nahrungsmittel
  • Tierfutter
  • Cerealien, Stärke

Technische Vorteile

Coperion Doppelschneckenextruder ZSK Schneckenelemente

Durch die tief geschnittenen Schneckengänge mit einem Durchmesserverhältnis Da/Di von 1,8 ergibt sich ein sehr großes freies Schneckenvolumen.

  • Verbesserter Einzug von Zuschlagstoffen mit niederem Schüttgewicht, wie z.B. Mehle, Stärken, Pigmente, Füllstoffe, Additive
  • Geringere Scherung
  • Reduzierte thermische Belastung der Rohstoffe
  • Höhere Verweilzeit für Reaktionsprozesse
  • Sichere Entgasung
Coperion Doppelschneckenextruder ZSK Doppelschnecken

Die ZSK Mv PLUS Baureihe ist ausgelegt für Drehzahlen von bis zu 1.800 min-1:

  • Steigerung des Durchsatzes im Vergleich zum Vorgängermodel ZSK Mv um das 3–4 fache
  • Günstiges Preis-/Leistungsverhältnis
  • Niedrigere Investitions- und Betriebskosten durch kleinere Maschinengrößen bei gegebenem Durchsatz
Coperion Doppelschneckenextruder ZSK MvPLUS Schneckenelemente

Das spezifische Drehmoment des ZSK Mv PLUS beträgt 11,3 Nm/cm3. Es wurde im Vergleich zum Vorgängermodel ZSK Mv um 30% erhöht:

  • Nochmalige Durchsatzsteigerung um bis zu 40% im Vergleich zur Vorgänger-Baureihe
  • Erweitertes Betriebsfenster
  • Größere Rezepturflexibilität

Elektronisch gesicherte Wartungsöffnung an der Getriebelaterne

Coperion Extruder - elektronisch gesicherte Öffnung an der Getriebelaterne Play video
Sprache des Videos: Englisch

Die Getriebelaterne der Doppelschneckenextruder ZSK von Coperion kann optional mit einer elektronisch gesicherten Wartungsöffnung ausgestattet werden. Sobald die Schneckenwellen vollständig zum Stillstand gekommen sind, kann das Servicepersonal die Getriebelaterne ohne Werkzeug öffnen. Dadurch wird der sichere, leichte Zugang zur Schneckenwellenkupplung möglich.

Dieses ab der Baugröße ZSK 32 verfügbare Feature vereinfacht Schneckenwechsel und Wartungsarbeiten erheblich, was wiederum die Stillstandszeiten der Maschine reduziert und damit zu einer höheren Effizienz der Anlage beiträgt.

Technische Daten des ZSK Mv PLUS

ZSK Max. Drehmoment pro Welle [Nm] Spezifisches Drehmoment Md / a3 [Nm / cm3] Max. Schnecken-drehzahl [min-1] Max. Motorleistung N [kW] Schnecken-durchmesser [mm]
27 Mv PLUS 100 10,6 1.800 40 27
34 Mv PLUS 205 11,3 1.800 81 34
43 Mv PLUS 420 11,3 1.800 166 43
54 Mv PLUS 815 11,3 1.800 323 54
62 Mv PLUS 1.250 11,3 1.800 495 62
76 Mv PLUS 2.250 11,3 1.800 900 76
98 Mv PLUS 5.000 11,3 1.500 1.649 98
125 Mv PLUS 10.300 11,3 1.500 3.397 125
248 Mv PLUS 44.000 6 300* 2.800 248

* Höhere Drehzahlen auf Anfrage
